聚合物聚合物锂锂锂蓄电池的热爆发可不能几乎杜绝的，手机锂锂锂蓄电池论述者的包括对象是用聚合物聚合物锂锂锂蓄电池素材的不断改进、手机锂锂锂蓄电池生产方式方法的加强来缩减聚合物聚合物锂锂锂蓄电池会时有发现热爆发的几率比，用手机锂锂锂蓄电池组及手机锂锂锂蓄电池系统的制作来缩减热爆发和热外扩散会时有发现的声音频率，的同时在热爆发会时有发现后，论述延长时刻聚合物聚合物锂锂锂蓄电池热爆发加盟加盟连锁影响的时刻、缩减热爆发会时有发现后的不人身安全性，为驾驶技术员及乘客的人身安全给予有足够长的脱险时刻。聚合物聚合物锂锂锂蓄电池的热爆发不管是外因亦或是直接原因影响，一般说来的封鬼是手机锂锂锂蓄电池包中产品局部聚合物聚合物锂锂锂蓄电池，单独的聚合物聚合物锂锂锂蓄电池热爆发会时有发现后，日益诞生加盟加盟连锁影响，突发附近小区聚合物聚合物锂锂锂蓄电池连续爆发，终究致使人身安全重大事故会时有发现。热爆发的期间相应图已知，

燃燒的三环境要素是可燃物、助燃物与自燃源，逃避自燃。因此 ，规避热刹车失灵的的方法其主要就从立即切断热刹车失灵發生的步骤，与逃避建立自燃燃燒等的方面来考虑。此二者也是相互依存的。

于此从锂电池箱、电池箱装置双方面数据分析减少热无法控制的引发的几率，和热无法控制的引发后的加测和清理步骤。

1 从聚合物电芯偏角减轻热无法控制的隐患

1. 1.1  锂铝离子锂电池热无法控制的进行的最主要的按原则

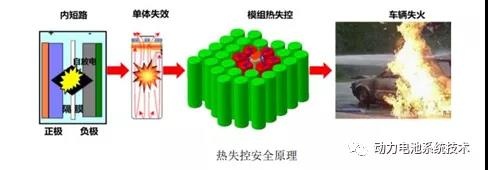

欧阳明高的人个人小结出了锂正离子電池热刹车失灵过程中中的这三个统一性本质特征温差表{T1,T2,T3}和一种根本规格：更大温差升降的效率max{dT/dt}。进来，T1代替電池生产自生热起至温差表，普通代表着石墨负极的外表面能SEI膜可分解。T2代表電池热刹车失灵的打断温差表，还有温差表下dT/dt由慢慢的回升的变化为激增回升，可扩大有几个数目级，T2打断影响具有：1）隔离膜已过期吸引的激动内烧坏；2）四元正极降活性氧氧；3）手机充电失当受到的電池负极外表面能析锂。T3代表隔热刹车失灵测量中领取的電池热刹车失灵是最高的温差表。而max{dT/dt}为電池热刹车失灵过程中中中的更大吸热率，统计数报告取决于，与電池的消耗的能量导热系数正有关。聚己内酯電池热刹车失灵控防的目的是升级T1和T2，降T3和max{dT/dt}。

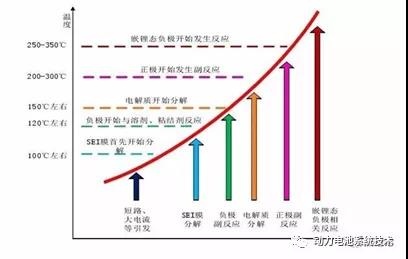

锂离子电池热反应，100℃左右时，SEI开始分解，120℃左右时，负极开始与溶剂，粘接剂反应，150℃左右时，电解质开始分解，200℃-300℃开始发生副反应，250℃-350℃时，嵌锂态负极开始发生反应。

   热无法控制产生时，各式的原材料前不久产生热化学表现表现，散出大量的的能量，出现链式表现边际效应，因此锂电标准制度企业内外平均温度尽快身高；链式表现工作中中，钛电极片液热解及副表现产气出现锂电标准制度内心理压力身高，锂电喷阀脱落后，可管道煤气体被引燃产生丙烷烧表现。正极增加的氧气瓶匮乏以使易燃易爆钛电极片液完全性丙烷烧，在热无法控制工作中中，锂电企业内外不想产生丙烷烧。锂电喷发是异常冒火、着火了和非常强大的用得着的条件。在锂锂电芯核心放到热无法控制，基本是对锂电设汁及电极片的原材料等使用调整，有效降低锂锂电芯的热无法控制效率。

1. 1.2  锂电芯构成的各方面的处理

锂干微型蓄电瓶构成通常引响力情况热无法控制的时锂干微型蓄电瓶的喷发的情况包括喷发的有害物质量，有的锂干微型蓄电瓶喷发时仅是泄气阀浏览器打开，保持向外喷发废气及一少部分空气，有很多则会相连锂干微型蓄电瓶文件在一块爆涌出现来。这对沒有泄压阀的包软干微型蓄电瓶，一经干微型蓄电瓶室内负压加强，汽化后的高熔点高熔点溶剂很易于从干微型蓄电瓶内涌出现，而拥有泄压阀的硬壳干微型蓄电瓶会形成一段文字時间，知道干微型蓄电瓶室内负压不低于泄压阀的进入负压。故而，包软干微型蓄电瓶的喷发温差表相当碳酸酯高熔点高熔点溶剂的熔点温差表，而硬壳干微型蓄电瓶的喷发温差表较高，在废气耗完的时候，干微型蓄电瓶将正处在鼓胀的的情况。致使包软干微型蓄电瓶喷发时的负压低，其有效率的喷发量要少。圆形锂干微型蓄电瓶容忍负压较高，气体负荷提升时锂干微型蓄电瓶也会情况鼓胀，泄压阀进入，情况保持喷发。阶段造成包软和圆形锂干微型蓄电瓶的构成调整较少，通常在柱体体锂干微型蓄电瓶。柱体体锂干微型蓄电瓶负压上限，情况爆喷的几率比高，为引响其喷发量，21700锂干微型蓄电瓶在锂干微型蓄电瓶两端均设计的了泄压设施，气体负荷提升时会两端同一泄压，会有效率引响喷发量。护壳体积尺寸对喷发量也是有引响力，体积尺寸巨大的护壳喷发量少部分。可燃废气一经从干微型蓄电瓶内喷产生现，就将触到“火三角型”的三关键点。

在聚合物聚合物锂电芯里面进入热出错原料，凭借不断加入聚合物锂电芯电阻器、阻隔阳正离子搬运车道或尽情缓解压力毒化生化试剂等有效途径来促使聚合物聚合物锂电芯热爆发的有。如PTC原料，都能够 都能够 与探针建材混合物适用，或涂抹于在探针建材从表面上，拥有温敏功能的生产物原料也都能够 算作热出错原料。有理论科学家往聚合物锂电芯里面着床热出错生产物原料造成的微球，都能够 在高热下有溶化并扩大在探针建材从表面上，阻隔了阳正离子输运车道。另一，还都能够 开发管理聚合物锂电芯“毒化剂”，适用于采和正极和负极的体现化学活化，避免热爆发全过程中尽情缓解压力的糖份。大多数圆锥形聚合物聚合物锂电芯帶有PTC传动装置，但聚合物锂电芯阻值不断加入会比较大，印象聚合物锂电芯的公率功能，并不断加入了常规适用环境下的产热。

 “自毁锂干蓄充电”也许 有机会在减轻热脱轨移除往往量和放热的传输率。有些深入分析者在“自毁锂干蓄充电”的方往上做出了有些深入分析上班，是指：1）用到热激刺出错的配位高聚物物料来阻挡正反极之间触碰發生激动防氧化重现反應；2）用集水射流的成分设置分隔部分热脱轨就失效空间区域，以阻挡热脱轨在单个内的延伸。哥伦比亚大学本科刘凯抓捕打造打了个个“自毁锂干蓄充电”设置：把防腐防燃剂装到小型空气开关壳子后，用防静电纺丝的技术种植pu气管中，当锂干蓄充电發生热脱轨会造成工作温度增加时，壳子则会遇热受热，防腐防燃剂喷射出移除，仰制锂干蓄充电挥发。也会有专属介绍英文在园柱锂干蓄充电极组卷芯中央放进去配有救火剂或制泠剂的器，锂电芯的内部發生热脱轨时，器發生使用促使救火下降的使用。

1.3  锂电芯板材方向的改变

（1）  正极涂料

 采用相同负极、电解液、相同结构的磷酸铁锂电池、三元电池、锰酸锂电池相比较，磷酸铁锂电池安全性要好得多，所以，正极是影响电芯热失控安全的主要因素，尤其是在满充电状态下的正极。正极的改善是规避电芯热失控的短板。 正极不稳定性主要体现在满充状态下分解产氧，不同种类的满充正极材料在高温下的产氧差异，如下图：

从图上应该分辨出，磷酸铁锂、锰酸锂的转化的温度更加高，互相产氧量愈来愈少。面对高镍恩贝益和钴酸锂来看，在温度过高满电模式下非常多产氧是难以以免的，包裹、减慢比面上上积等处置措施个别许改进，但尚未从本质上加强产品的健康机械性能。当恩贝益正极产品Li(NixCoyMnz)O2中的镍硫含量x小于0.8时，其热保持稳定义会骤然猛降，在温度过高下放出非常多的氧气罐，大幅度降低动力电池热滥用权力抗性。将正极产品的再次顆粒构成从多晶完善为聚合物顆粒应该正极顆粒面上上积，可能会有助于延后正极的转化释氧。

不断上升卫生卫生性的工艺基本上都分散在包塑、掺入等。北理工学李丽专家在的原原材质外面搭建（NH4）3AlF6包塑层，削减正极的原原材质与电解抛光液相互的副体现，不断上升Li1.2Ni0.2Mn0.6O2充电充电充电装修标准的间歇动态平衡性与热卫生卫生性，发展充电充电充电的非常大不可逆转存储量和间歇效果。好多工厂将高镍恩贝益的原原材质与锰酸锂或磷酸铁锂等的原原材质混用，不断上升充电充电充电的卫生卫生效果。

（2）  负极的原材料

负极的材料非是干扰热跳停的基本要素。所做的上班基本是不要金属质锂在锂锂电池外表的磨合状建立枝晶而影响锂锂电池断路或微断路，或者是延长负极外表SEI膜的不稳确定性。法国蔚山国立科枝大学时Sang-Youmg Lee专家通过电导均值（CG）设备性，还可以是控制锂在集像流体一样外表磨合状，另外保证 高能量场高密度的有效率措施。CG设备性由导电高的底部、电绝缘性的上层和具备干湿度导电的中心层组成的。

负极外外壁析锂，同時炎热下钛电极液细化，锂电池的安全管理保障性将大大大大削减。提供安全管理保障性的某个策略就是说提供负极外外壁SEI膜的可靠性，特出的钛电极液增长剂就能够增加负极外外壁SEI膜的热可靠性，同時就能够帮助到演变成不均的SEI膜，以减弱负极锂枝晶出现。负极外外壁包塑Al2O3表层金桥接地铜绞线——加塑铜绞线有助于、减弱锂枝晶出现，但理论研究取决于，合金锂仍旧就能够在负极外外壁和表层区间内沉淀积累。

（3）  电解设备液

钛电极设备设备法设备液的深入分析通常集中授课在难燃性地方的深入分析还有提升 其热转化温湿度等。修改图片难燃剂或单独的使用点不着钛电极设备设备法设备液有助于、控制着火了，难燃钛电极设备设备法设备液通常可分几大趋势，一名是将无机相转移催化剂在中原有的低闪点线状酯换为环状酯（还有或许也必须要转移锂盐），一名是在无机相转移催化剂里修改入难燃修改图片剂，通常有磷系、卤系和分手后复合难燃剂几种类别。但难燃剂有或许会对电瓶的出水量和巡环特点生产舆情关系。主要主要包括本征必须燃的固态硬盘硬盘安装硬盘钛电极设备设备法设备质（主要包括汇聚物、防铁的氧化物和硫化橡胶物等固态硬盘硬盘安装硬盘钛电极设备设备法设备质）成为曾经的可燃碳酸酯类无机无机相转移催化剂，是防止与钛电极设备设备法设备液相关的的电瓶防护的问题的终级方式。除固态硬盘硬盘安装硬盘钛电极设备设备法设备质外，激发防护的无机相转移催化剂、修改图片剂和锂盐（如氟化钛电极设备设备法设备质）等总有助于、削减钛电极设备设备法设备液的可燃性。

斯坦福本科院校崔屹教受等指出恰当掺进–CF2–单元尺寸发生氟化1,4-二甲氧基丁烷用作电解法抛光抛光质溶液，与1 M 双（氟磺酰基）酰亚胺锂匹配使用的时，有着非常好的的充分化学上耐磨性和高安全管理性。日大阪本科院校EiichiNakamura等装修设计并聚合一种用作锂阴离子微型蓄电池的氟化环状磷酸溶液，种溶液原子有着环状碳酸盐结构类型，可达成动态平衡的液体电解法抛光抛光质菜单栏和能够采集氢放任基的充分磷酸，使石墨阳极和超高压正极都能动态平衡地本职工作，耐磨性相对比较传统型电解法抛光抛光液。

（4）  膈膜

隔阂高的热度弯曲所致充电内外部不导通等问题是热无法控制传播的基本因为。高安稳性型隔阂，如卫浴陶瓷涂覆隔阂、氮化硼涂覆隔阂，可在高的热度下保持着组成部分安稳性不再次采取怒火，缩小到其弯曲程度较，完善充电顺利到达热无法控制模式要求热度，有益于完善充电的T2安稳性性。还有，在金属电极或隔阂上涂覆热激发相应的缩聚物物料，可在不同热度下割断不导通等问题双回路，较低热无法控制危险 。自修复手机型自动化隔阂可主要用于调控充电内外部锂枝晶的发展。在隔阂中放到SiO2纳米级顆粒，使之与扎入隔阂的锂枝晶再次采取反馈损耗锂枝晶。研究分析者还发一目了然鸡蛋三明治半层组成部分的隔阂，可对由枝晶发展所致的内不导通等问题采取查测。

1.4 锂电芯生產加工过程管控

锂锂锂聚合物电芯的最后能力方面低高是由钢筋取样料来打算的，但锂锂锂聚合物电芯的服务质量是由出产来打算的。1辆自动汽车行业都要到大批的锂锂锂聚合物电芯。锂锂锂聚合物电芯不一样性的好怀、经常性运作的能力方面增强性等受出产区域环境和出产技艺等制衡。

6σ过程中操作允许的每500万只蓄微型蓄蓄电池告警率几率比公式3.47。每台车按500只蓄微型蓄蓄电池折算，告警率几率比公式为1.74‰，因为须得较高的能力，基本上数电动四轮汽车行业用的蓄微型蓄蓄电池需求量要远超500至，用园柱小锂电池的有的要起到上百万只。实际际告警率几率比公式会越来越高。

锂电池生产加工几个问题通常收录下面几几个问题：

（1）  研发学习环境的控住

每种出产工艺的情况的标准都没有不一样的，但这对于锂铁离子蓄电池箱出产来，情况设定尽管什么样非常严格都没有过份。通常设定高温、绝对湿球摄氏度、粉层。大区域情况客观因素的应响在聚合物聚合物电芯应用时间前中期不要突显来，如绝对湿球摄氏度，前中期应该没现在大的应响，但会随着降底到聚合物聚合物电芯的组织化热起止高温。看不超过的粉层会使蓄电池箱在应用操作过程中的里面的微断路概率公式提升。

（2）  技术的影向

锂锂电池板的生孩子工序有的是经由长久的检验肯定回去的，常见不要突发变化无常。但在新工序的添加角度需要致使目光，无数工序在锂锂电池板表层纵使长久的检验是不要看见事情，但经由电池板组长久的应运会出现事情，推算深入深入分析会看见是新工序的事情。锂锂电池板生孩子角度无数在生孩子机器并不能确定的事情下，按照先进的的查重把控措施，来删去有危险的半样品或样品、建材，诸如极片生孩子中规格的百度在线查重、锂锂电池板极组的X电子束检查、熔接阶段的彩色图像价格对比等。某某个工序阶段均需开始详实深入深入分析、检验，如有差异 熔接途径也许诱发的作用等。

（3）  聚合物电芯分选

    在近年来制造高品质前提下，锂电池分选更是无法可少的，有几个产家的分选工艺设计不一样有作用，但不一样的出发旅行点不一样，锂电池产家想要有更大的锂电池实现不合格，PACK产家想要跟从紧，并能否则把或许有着潜在风险的锂电池均筛除出了，所以说，PCAK厂从锂电池厂选购回去的锂电池，经常还得 再通过分选。分选工艺主要要无法增长锂电池的安全潜在风险方面，无法作用锂电池耐热性，更无法损坏锂电池。

2 容量电池机系统方面的治理保障措施

    软件系统层面所进行的防控处理主要的是避免热发展，阻碍异常供氧的继续能提供，并且降低考虑到异常要素如自动化机械错用、电错用、热错用等异常要素引致的热跳停。

2.1热要进行隔离

锂聚合物锂聚合物锂电池现身热爆发，应对现身热扩撒的加盟店品牌影响，更效果步骤一两个是排热，将热爆发锂聚合物锂聚合物锂电池的热气马上弥漫的或者是将邻近锂聚合物锂聚合物锂电池的热气弥漫控住其温差，同一步骤说是将热爆发锂聚合物锂聚合物锂电池开始热防护霜，应对附近商场锂聚合物锂聚合物锂电池温差身高。会因为热爆发锂聚合物锂聚合物锂电池温差持续增长时速尤其快，完成每秒两百度，当前依据不能将其热气尽快弥漫。热爆发时锂聚合物锂聚合物锂电池热气的产生大这部分是靠热光辐射造成的的，因为开始热防护霜是应对热爆发加盟店品牌影响的更效果步骤。

（1）锂电芯间（模快）的热隔离霜

接壤聚合物锂锂充电电池组当中的热传导核心依赖于的是电磁福射，削减热电磁福射的核心方式能够说是电磁学防护，在聚合物锂锂充电电池组当中加防水阻燃型的板材。防水阻燃型的板材要阻燃型、耐室温胶水天气（1000℃综上所述），从而要有减震功能，没能在震动幅度、打击条件下损害聚合物锂锂充电电池组。此外，水冷片理系統还能够对失灵地方采取尽早水冷或放置冷却，以削减热爆发锂充电电池组的温度因素，解决形成在失灵地方总是计算时间。所以，在其实锂充电电池组水冷片理系統的装修制定方案装修制定全过程中，热爆发滋生仰制性必需的防水阻燃型装修制定方案与正常人值任务下必需的快捷水冷装修制定方案恰恰是根本无法调中的纠结。相变的板材不光能够有效地防水阻燃型，与此同时能够获取锂充电电池组系統内一部分的形成，可进一歩仰制性热爆发滋生。为改善相变的板材仰制性热爆发滋生的作用，应先进一歩产品研发还具有高相变汽化潜热和非常好导电属性的相变的板材，或凭借将相变的板材和耐室温胶水天气骨架结合起来，装修制定复合型相变的板材，使之能够在热爆发的室温天气条件下正常人值任务。

长方形锂锂锂锂电和软包墙面锂锂锂锂电期间搭配结合一般说来加耐燃隔冷泡棉通过隔冷，柱体形锂锂锂锂电搭配结合越来越多生产厂对锂电模快或模组导电硅胶制品。如特拉斯电动四轮车内均选取此的工艺。锂电组灌胶在单颗锂锂锂锂电热失灵时，产生了的能量是不久消减到一一部分锂电组中，促进锂电的热分散，防范能量大一部分分散到相临锂锂锂锂电上，减低热失灵的概率公式。他们对锂电模快通过灌胶，装运3000余台，启用6年不会的突发车量火灾烧交通意外事故，锂电组检修、维护期间中遇到有锂电模快经常出现有损坏想象，但大多形成在交通意外事故锂锂锂锂电付进，不会的突发分散。模快灌胶时也在柱体形锂锂锂锂电上端覆盖率一堆薄层，这些薄层还管用的阻碍了热失灵锂锂锂锂电的爆喷，有遇到有不少锂锂锂锂电漏液喷气，但不会的突发极组爆喷想象。江准 “蜂窝锂锂锂锂电”也大部分选取的这种技术性。

如一定程度增加了锂电池区间热层的板材的厚度，就可以有效果把其二个锂电池有热失灵的日期往前拖。柱体锂电池和硬包装锂电池取决于的优势理点，棱形大锂电池不的优势理，所以咧因该就可以看到方壳大锂电池会在811前一天驻足相对比较长的日期，以搞定好锂电池的热失灵故障。

（2）模组彼此的隔离霜

从人工控制向不人工控制的首先个更换点引发加聚物电池箱板热爆发勾起后，2个更换点很机会会经常出现在热爆发从另这个模组恶化到另另这个模组时。一系电池箱板包的测评报告单阐明，接壤模组中的多种锂电池机会会因此急促的侧向采暖器而直接引发热爆发。与首先个更换点对比，2个更换点代表大量的热气挥发释放，极大程度地增长了从人工控制文件目录转入到不人工控制文件目录的风险性。全部模组之間也能做热防晒隔离霜，抑制模组之間的热粘附。

较常用的是将电池箱分成几个相互较独立的区，用挡板进行物理隔离，通过纵行梁对模组采取隔离霜也是较为有效的方法。特斯拉MODEL3就采用的此种方法。设计上升至可以做到对烟雾等也进行隔离。

另一个具体方法是在模组相互选中或加保温材质。可所主要涉及珠子岩、玻璃板纤维板、瓷器板、岩棉板、硅酸钙、气妇科凝胶、石墨塑料板、铝摩擦、相变材质等材质打造保温层。保温层需都具有低热传输标准值(< 0.1 W·m-1·K-1)，高操作温差(> 600℃)，以在热脱控必要条件下坚持完正性。要保温层能吸纳不少的热能量，保温效率会有强化。吸热反应可所主要涉及热容大的材质或相变材质来构建。恰恰难于应对的是手机电池充电充电水冷器管理所必需的水冷器规划和必免热侵袭所必需的保温规划相互的社会矛盾。同时，安全的规划要确定手机电池充电充电水冷器管理平台的自动运行的方法对热侵袭防治的危害。化工界中手机电池充电充电水冷器管理平台所运用的车配件涉及侧板、一系列保压板、档板等。偶尔，一系列保压板会对必免热侵袭体现了舆情的功效，会因为其对热传输的功绩可能达到对水冷器的功绩。

（3）充电箱与外面情况的热丢开

    轿在车上饰等好多原用料均易燃物，微型蓄锂电池箱火灾快速便会点燃在车上其他的原用料，变轻事故原因的难治系数，间接地温、较高温度也会影响力到微型蓄锂电池箱组的很正常运用，故微型蓄锂电池箱包与间接学习环境之前也想要热隔离开。

荣威ER6用到防灾罩制作，把全部的容量蓄电池充电模组罩起，控制聚合物锂蓄电池充电热脱控时的火苗喷洒于，避免出现火苗把上盖打穿进步骤让空气中的氧气进向外扩散整的时候。防灾罩包括有两层构成：一个是蛙胶应以的黏结材质，一个是否常薄的玻纤材质。上盖从铝合金型材资料换成钣金折弯材质，按照防灾材质和金属质材质的选择性帮助，使用聚合物锂蓄电池充电热脱控时，容量蓄电池充电上盖在高温天气环境压力的喷发物冲刺下不想被熔穿。防灾罩行将高温天气环境高炉煤气按照容量蓄电池充电包内的高炉煤气检修通道，按照柜体上设有的防火阀排出来。

目前为止选用较多的是在锂电充电组上面铺盖白云母板，锂电充电箱中侧涂隔温板材等。尽也许不要燃烧物的火势向上端侵袭（锂电充电包一般说来装在货车正下方）。

1. 2.2机械制造防治

（1）锂电池直接的安全防护多远

高斯模糊热刹车失灵会造成热对外扩散，锂电池之間的距离感之间的直接影响高斯模糊热刹车失灵造成茶叶连锁发应的用时和的直接影响因素。

用圆柱体18650锂蓄电池完成了实验室检测。将锂蓄电池满是电，各举一条锂蓄电池用蒸汽采暖器膜完成覆盖，其次几头锂蓄电池和彼此的间隔分离为1.3、1.5、1.8、2.0mm，对包蒸汽采暖器膜的锂蓄电池完成蒸汽采暖器，会发现身上的锂蓄电池体温转变趋势英文与该覆盖蒸汽采暖器膜锂蓄电池的体温转变同一，当包蒸汽采暖器膜锂蓄电池蒸汽采暖器到180℃上时，锂蓄电池形成热脱控，体温十分迅速偏高，进而会逐渐上升，间隔1.3mm的锂蓄电池体温偏高也对比快，从而也形成了热脱控，其测式形成热脱控的体温比包蒸汽采暖器膜的体温低，能够与体温的测式家督及其传承措施等关于，包蒸汽采暖器膜的是单独对锂蓄电池完成蒸汽采暖器，蓄电池体温转变快，与身上的锂蓄电池彼此是完成气氛热传导电流，体温取决于自动测量有延后。1.5mm上就差别不长大了。但是，锂蓄电池彼此间隔还应少于1.5mm.

方通聚合物锂电池与此一样，如想某只聚合物锂电池遭受热失灵而诱发茶叶连索反應的也许性世界最大，聚合物锂电池支撑杆当然也有一两个最长的或最适合的的相应。这与聚合物锂电池所需相关材料、聚合物锂电池自己特性结构特征等管于，可能在试验装置旋光度的测定出來。适合的的相应可能推迟遭受热失灵茶叶连索反應时光，给车主以一定的火场逃生时光。

（2）汽车防撞击制定

想让聚合物锂电芯易受外部力量挤出比简单解决办法，只需要在车体同时電池包的外面设计出效果的加固结构类型，在小车时有发生碰撞测试的阶段就有抗下各种蠕变性还在一些度上化解蠕变性，就能良好地应对突然出现聚合物锂电芯因为外部力量的挤出。

扭矩电瓶通常布置在驾驶人员舱的正以下，各类汽车最初的构成就就可以对前、前方的震荡性为了有效率的加载器防护防护网，点专用车有的还双倍开展了加固制作。举例奔驰轿车的EQC就在车轮制作了由多个型钢分为的防护笼构成，主动对出自侧向的震荡性时，不光靠小轿车的B柱相应车头架构设计的概念用于加载器囿于，电瓶包表壳的下边还可以双倍制作有这样防碰梁的吸能构成，就可以抗御对电瓶包本体的震荡性。但光应收外面的震荡性还达不到，内外的也还要有架构设计的概念来开展固定住，既然震荡性就已经传入内外的，也保证质量聚合物电芯有大量的“生存模式范围”。

锂电池的放置总有路径性禁止。柱体锂电池、更是要格外重视是较大的的柱体锂电池，在小轿车上尽会垂直于路径排布，规避小轿车运营的过程 中极组小力度窜动，还有垂直于污染物也易调整锂电池热混乱喷发时喷发有机化合物的调整，规避喷发至之间锂电池变快热混乱的吸附。特斯拉汽车等均选取此形式。矩形锂电池选取的是垂直于放置，硬包锂电池相比禁止较少，装修设计时常见注重规避强共振时将极耳弄断。

（3）锂电芯接入设计方案

TESLA主要包括圆锥形锂锂蓄动力干电池，锂锂蓄动力干电池两者锡焊主要包括铝丝电工艺，当某只锂锂蓄动力干电池冒出过充、内段等的发生热失灵的现象，该锂锂蓄动力干电池漏电，为应对串并联的另外蓄动力干电池芯外漏电构成大直流电释放而冒出热失灵，铝丝在以达到有一定直流电后该冒出击穿。而长方形蓄动力干电池及硬包装蓄动力干电池模组还是没办法设计方案出相之类的可事实上操作的技木。

安靠电源线对圆形聚合物电芯按照软联系科技，但手机充电箱遭受很情况严重的碰撞时，手机充电箱左右会散掉，手机充电箱联系被传导，杜绝热脱轨发生变化。

衔接安全，电池组衔接要减少裂开，近年来太多采用了机光焊接工艺等高技术，减少了螺丝衔接可能带动的裂开，聚合物电芯中间的衔接片有软衔接的缓冲区，增长震动幅度能力。

1. 2.3风扇散热制定

检测最终表述，能够通过散热器能够下降热混乱锂锂电芯周围的锂锂电芯温暖，有效性率延长热外外扩散的时光，而且还会排除热外外扩散，改善电池箱组安全保障特性。液冷控制系统比风冷要更有效性率，风冷而且还会范畴热恶化。

即便是矩形聚合物电芯产热太多分散在顶部，但顶部液冷程序不够好构思，触碰面小，一般说来在将液冷板摆在尾部。蔚来将铝镁合金液冷板铺于模组下，在模组与液冷板相互间加带的一层传热垫，并在液冷板与外壳尾部相互间再铺具有隔热板材和隔热板材，进⼀步确保安全生产电板整机系统的恒溫和健康。操作时，聚合物锂聚合物电芯的上班湿度引入到模组与冷板相处的边侧，再采用传热性垫发送到液冷板，液冷板表面再把形成传递到保压液，而在电板上班湿度过低时也就应该反方向给电板升温快。基础创始人别克VELITE6运行的则是包软电板，内部结构的一家片包软聚合物锂聚合物电芯像是扑克牌似的两端排列方式在一块儿。几个包软聚合物锂聚合物电芯、一家保压片，再加上上个模组眼镜框架和一家隔热保温泡棉构造一家完整性的“MINI堆垛模块图片”，而一家电板模块图片总程由二十二个“MINI堆垛模块图片”构造。因此，也就应该采用初级线圈升温快保压液，使电板升温快，即便是在毁灭性湿冷场景下，能够确保安全生产电板长期处在最最合适的操作上班湿度。

既然包软锂电芯的锂电不共同性性比较硬壳要稍差，但可以进行健康的锂电铜管理模式来处理好。而说到在等你就不应不提特斯拉汽车(Tesla)了，由千余颗21700锂锂电組成的锂电包占有超宽的能量消耗相对密度，散热性能专业能力也更强，但太过的缩聚反应锂电造成 不共同性性特别不满意，这对锂电铜管理模式是一个个很多的挑衅，不这恰是特斯拉汽车(Tesla)的强项。

在modelx(Tesla)的微型蓄手机電池充电包内，各种圆锥形形微型蓄手机電池充电都被灌洗水乙二醇的传热铝管所环绕声，铝管外还是一个橘红色的绝缘层绝缘胶布，更多的cpu散热建筑面积再加强硬的微型蓄手机電池充电铜管理程序让modelx(Tesla)在真实车辆中很小而是微型蓄手机電池充电温度过高出现了疑问。

2.4过度使用控住

过度使用调整其中包括自动化机械过度使用、电过度使用、热过度使用等。电过度使用主要是为过能充电器、过释放电能各种温度低能充电器等。

（1）电误用

 电瓶充值时间段，特别是是过充时间段，条件热无法控制的条件比大。这与电瓶充值哺乳哺乳期间的基本特征密切相关，电瓶充值哺乳哺乳期间产形成大，条件热无法控制时电瓶荷能充电高，危险区方面高。过电瓶充值过程中中犹豫过多的锂融入到，锂枝晶会在阳极外面衍生，有扎破SEI膜的高风险。而后锂的过多脱嵌也会影响金属电极组成部分因升温和氧突发而顿卡(NCA金属电极的氧突发)，并高速度电解抛光质的可分解，突发很大有毒气体。犹豫内外部负担的延长，排气管口阀访问，电瓶起排气管口。锂电芯中的活性氧化学物质要是与氧气接触的面积，就能条件急促化学反应，释放出来很大的热，最后带来锂电瓶的复燃失火。自放电时荷能充电低，为害性比较小。

欧阳明高人的这项科学研究收获反映出，历程超强快充后，蓄电瓶板箱的自产热起讫水温T1将从100℃下跌至60℃，而T2将从210℃有效降低到100℃，热比较稳定可靠性大幅度受到破坏。超强快充后蓄电瓶板箱热比较稳定可靠性的大幅度受到破坏注意取决于超强快充方式中负极外表皮的析锂。负极外表皮溶解的合金锂会与钛电极液突发急剧作用，会直接解锁蓄电瓶板箱热跳停。内串电是另个潜在性的使用不当丧失手段。如果在是没有发展趋势出高效能隔离膜前，幼稚地可以通过加大活力性产品负债量来的提升蓄电瓶板箱比能源，将将加大蓄电瓶板箱突发自影起内串电的风险隐患。

处理过专研其主要从低于几各方面充分考虑：

第一是干蓄微型蓄电板板的规划时要还有一个定的的规划亢余。现因此干蓄微型蓄电板板卡路里高密度一直和补帖法律法规挂杆，促使亲们都将干蓄微型蓄电板板的充电器算的前前后后足足的，标称40KWh的干蓄微型蓄电板板，实计干蓄微型蓄电板板成长期容积也就40KWh和偏低一部分，控住营销策略也时是以40KWh来控住，没还有一个点亢余，产生方面的成功率较高。之前的规划总体上需要确保30%的亢余，现能确保5%就不会选错，从企业感触方面来将，10%左右两边的亢余是较最合适的。假如奥迪（Audi）e-tron媲美的干微型蓄电板板迁就积为95kWh，但要确保充电器速度和干微型蓄电板板生命周期，在普通状态下的可作容积只83.6kWh。

第二是要将使用的掌握基本参数掌握在需位置内，确保手机锂锂磷酸铁锂蓄电芯在20-90%SOC位置内正常情况启用，高出此位置手机锂锂磷酸铁锂蓄电芯内会因为微的环境的不统一相应手机锂蓄电芯的不统一，特别轻松诱发方面手机锂蓄电芯过专研过蓄充电电池蓄电池放电，以此特别轻松存在热失灵；而是在30%SOC接下来及80%SOC往上，手机锂蓄电芯的就直接内阻值会在短时间扩大，充蓄充电电池蓄电池放电过程中中呈现的卡路里就多，也特别轻松突发热失灵。

三是多沉掌握方法步骤步骤的采用，现实的现状证件会發生热脱控时从集成运放立即切断所起的功用不高，应负机会就可以预知机会会会發生热脱控，但当前这点真难保证，是指从溫度、负压、内阻值波动等个个的方面。热脱控是总是会發生的，表观上看会發生时溫度、负压、相电压等各因素才会显示特别波动，因此沒有最好的办法去作用其连锁店会發生。预知机会会發生热脱控，需进每那步采取太深刻方面的深刻具体分析会同一新的验测、掌握方法步骤步骤，况且各派动力充电因素、所有的原材料及配量等多种，这个也会对预知诊断导至作用。热脱控会發生之間需是动力充电内部结构设计的原材料、结构设计等先慢慢的会發生波动，因此因素时应就已经 开始了会發生波动，当波动到需数量，才会导至热脱控，当前就可以现实的采用到动力充电整体上的验测方法手法还验测不出这个波动，但随着用时的推移深刻具体分析的进每那步深刻，对其机锂的具体分析深刻和验测方法手法的转型，会慢慢的增长，所有就可以前提預測五秒的用时，也能够给司机突然出现五秒的处理用时。

过击穿相比较严重后果较小，但会带来了微型蓄锂电池的不不对性包括作用微型蓄锂电池的使用寿命。利用中正个控制系统过击穿可能会性较小，其主要长期存在要素锂电池的过击穿。

（2）束线稳定

还包括直流高压安全保障管理和压差大安全保障管理。锂锂电池中拿来热隔开，必须要需要考虑电隔开，串与串中可以因热存在的锂锂电池澎涨而使串中发生故障，给热脱轨雪里加霜。要需要考虑适合的的爬电多远。

锂电组髙光电探测器气居中安排，绝对锂电组在摩擦捏压时的变电安全保障性；锂电组操控摸块时实对整车的结构简单明了及锂电组状况图片信息开展摄像头监控，在车量时有发生摩擦时，迅速弄断锂电组髙压内容输出，可以防止人群触电时。

电池系统的线束布置应避免系统短路引起线束绝缘层熔化造成其他线束熔化而使其他电池组同样出现外部短路的可能性。采样线束应避免挤压，在振动、冲击、碰撞等情况下，线束可能破损引起短路。采样线进水短路的破坏形式也比较复杂，一方面是大阻抗小电流放热，一方面有水电解引起的线束燃烧风险。通过采样线束增加fuse的方法不能完全解决该问题。基于此，pack设计上需要讲究，避免水进入到采样线束连接接头，如有可能，可考虑采样防水连接器。
（3）机械滥用

主耍是防撞护栏击来设计设计。当下通畅应用的是堆物攻度铝合金动力充电包，还可以顾虑应用蜂窝设计特征实施进一步提高。在动力充电组来设计设计中便用太多的刚性基础设计特征、能量场消除设计特征和单个动力充电的精准搭建是增强学习动力充电组物理乱用抗性的两种有效果措施，上有简单介绍。

（4）热错用

热盲目用因素应急管理措施的指标重要设定动力电芯的业务溫度因素在安全的业务区域内。动力电芯溫度因素设定通畅能够 导铜管理软件来改变了。采取到内在的的外链熔化分享的问题，导铜管理软件设计构思时就能够建立不燃素材以改变了防震。另，现在已经查探的1种热盲目用情況是由动力电芯组汇流排摔松促使的位置超温。针对类似这些电脑设备故障，就能够设计规划依托于的电压属性的相处电阻电脑设备故障检验步骤来来检测工具。

2.5res排气阀设计

res排气口管阀阀设置和手机电池箱打包封装是必须要注重的情况，举个例子，若果手机电池箱包设备壳的耐冲击功能压低res排气口管阀阀的开阀压，就也许 会影响惊喜事故的res排气口管阀，这时有机废气气体不容易从res排气口管阀阀总排名而来。如果一旦需求了火警三基本特征，惊喜事故排放的可燃有机废气气体也许 会被烧燃。

锂锂锂电池当的发生的热失灵，会尽快诞生丰富高热另外固体，使PACK端盖压力降激增增大，如另外固体没法得以有效率发挥，将引起3个隐藏后果：（1）高热另外固体（与熔融物）升温边上锂锂锂电池，也许带来另外锂锂锂电池的发生的热失灵；（2）IP67级的端盖，兼备比较强的封闭空间性，有也许会爆裂，或嚴重变形，让其他水汽进来，诞生油火。

&nbsp;所以说，电池组外箱要的设计有效果的防震排便相对路径、排便口，境外的引导和帮助方便，进行排放中心点应杜绝走进列车员舱。

 更为泄爆过口的地理位置，一半选在充电机系统的组选端，此处看这几个列子：第一点、IPACE，有两个人人越大的防火阀装有在后台；2、、上汽ER6，制定有4个防火阀，各是靠近组选的地方处，ER6在防火阀后侧延长半个层薄钢片，以预防气温高炉煤气进行波动防火阀而造成燃爆，气温气味还要进行防火钢片的阻碍，再从钢片与充电木质托盘的空闲时间中送达泄压阀阀口。IPACE在防火阀的上面制定有铝合金网笼，每立上预防光速流出的气温气味进行波动车辆，另每立上对中间的防火阀起机构的防火使用。其次是宝马i3Model 3，它制定有两个人人主防火阀，靠近充电包后台，防火阀外有半打开式的防火机构的，一起对噴射到处的气味促使支撑使用，均斜向房屋地面。

不光在左右端，还是有设置在电池组包左右侧的，象征着案例分析是Model S，它不光在前沿一位泄爆阀囿于，左右侧分别许多个小的防爆型阀（原本的设置有84个，后来的设置数据有一些减轻）。

2.6检查防止与大数剧除理

（1）验测以防

要操作防治，应先要检查充电整体里面的各性能指标的发展具体情况，充电有发展的大多数为电阻功率值、功率、体温、压为、出现变形的程度、电阻功率/内电阻、热操作时的的其他气体、彩色烟雾等，借助对热无法控制左右充电整体里面的有的杜六房加盟总部的高中物理、药剂学发展操作检查，实行管用的防范方案，概率管用防治热无法控制的有。热无法控制时电解设备液气化箱、分析，正极材料分析等呈现CH4、CO2、C2H4、C2H6、H2、O2等各种的其他气体，有用火时概率会发怒说呢过爆炸事件。

  ; 阶段的伎俩具体有：电芯耐压侦测系统、电子商务拉弧/闪络侦测系统、电芯工作温度侦测系统、电路板异样侦测系统、液冷内部管道外露侦测系统、电芯塑性形变侦测系统、电芯水压侦测系统等监测对策。

热爆发引发前一条时刻热度预警一斜些较清晰优点，但也是一些 能要确认出现了许多优点就一些 会引发热爆发。热度相应的标准涉及到：

（1）一个温值不超或相等一定的程度值（强烈推荐英文温值60℃）和保持一定的程度时长（强烈推荐英文时长3秒）。

（2）最底环境温度值在特定时内（强烈举荐时5秒）的温度超过或约等于特定值（强烈举荐2℃）。

一旦冒出其中的先决条件就需要影响重视，有可以会发生了热混乱。相关的的清理上仅做低等警告表示、信息的记录表及报送给上级控住单元式，不做某些其中实际上性保护。与此同时该警告的的重要性做用是用车载电子数据报告终端报送大信息监控视频基地，用人工工资研究分析热混乱的可以性有什么，关键在于展开进一点保护。

锂电充电在机戒误用下发文件生外壳分裂后，将或许形成漏液，进第一步引起火警或爆表，引致更重的危及。在锂电充电体系内扩大散发性生产类化合物（VOC）感知器有助于、完成锂电充电漏液设备故障的同屏在线诊断仪，但当下就有极少数这么几种VOC感知器成品可能满足需要车规级条件。

不但对实时路况技术指标等做好检则外，最棒能实现对发展历史资料也能做好比较分享，如室温及室温变换率等，也能尽将提前就做好預测及警告。欧美禁地亚哥州立一本大学Chris Mi教导入宪予以变换率标准的过压出现故障警报器，再生利用的技术指标：室温变换率、功率电压域值、功率域值。

（2）数据统计处里

在信息外理的技術领域，人工客服电话智力数学模型能进行大信息定性解析来预测解析自身性的的安全防护特大人身人身事故。时至今日，多直流电动轿车日常工作工作程序操作信息被传上去到云同步监控器装置上，怎么样才能外理这类多的信息，将也是个巨大的挑戰。结合在一起大参数技術的能力，应用应用场景电脑的学习的信息驱动器绘图的技術极可能改变多电芯轿车日常工作工作程序操作信息的外理和定性解析。在前景研究进行浅析中，能进的一步壮大应用场景云同步大信息定性解析的车载影音电芯装置出现故障率初步判断的技術，主要包括远战初步判断、热爆发警告和拒绝控管方案等。应用场景云同步信息定性解析的出现故障率初步判断与警告能力能在之前一阶段防范自身性的热爆发特大人身人身事故的引发，及时发现进行运营维护与提升等级，尽可能的大大减少特大人身人身事故引发的的几率。

北理工学院使用江苏省直流电动行驶数据信息测算测算软件，采取 “域值-传输率-模特“错误码检验机制，行驶端以域值-传输率为重要，雷达回波图视频错误码评判与短信报警；云空间：以域值-传输率为依据，雷达回波图视频比较复杂模特错误码联办检验与危险因素应急响应信息。联系电板仿真模型线交流电压电流降评判电板种类，将电板为磷酸铁锂、四元、锰酸锂等种类，表明各个种类的电板履行各个的应急响应信息手段。推出研究背景香农熵的线交流电压电流降错误码检验与应急响应信息手段，使用划窗（以50帧窗户周期来说）内数据信息测算测算和超时国产，即使应急响应信息线交流电压电流降错误码下列不属于情况的周期和位子。研究背景环保新能源开发汽年大数据应用信息测算测算软件，使用及学习的法求和3σ多级别选择手段，以概率分析的种类查测和估算仿真模型端线交流电压电流降的超时发展；使用神经体统网格模特对可能会显示的体统错误码种类参与分布范围测算，改变应急响应信息。2021年7-16月暴炸测量方法及应急响应信息总量：事情行驶数57，半个月内应急响应信息总量47，应急响应信息率82.46%。

2.5 过后外理

锂电组的发生热无法控制，突然出现燃燒等现状时，想要不能灭火器使用器使用。電動大客车标准中都了解的要求布置灭火器使用器使用安装。

推力锂手机手机電池爆燃拥有高热气、一氧化物碳自燃物剧烈地、漫延迅猛、只一氧化物碳自燃不爆燃、一氧化物碳自燃物其特性很难车载达到器器的共同点。会按照T/CSAE 84-2018《自动式伸缩四轮小轿车火警特大事故急救技术规范》标准，要而言到插电式式比调推力小轿车及纯自动式伸缩四轮小轿车锂手机手机電池内外一氧化物碳自燃共同点，由锂手机手机電池原本附带氧化物剂，，因此安全使用干粉或泡沫板车载达到器器器阻隔暖空气中的氧气的过去的做法对其几乎没大作用，车载达到器器目的不佳。火警期间可应用水基型车载达到器器器参与掌握；对於一氧化物碳自燃有丰富的热气，在关电原因下对自动式伸缩四轮小轿车用丰富的水参与降低温度的、控火，放置向相临范围漫延；用河沙对爆燃自动式伸缩四轮小轿车下面参与所覆盖，掌握一氧化物碳自燃物漫延或复燃。APS厂家在亚利桑那州营运的手机手机電池存储体统性会出现爆燃和爆燃案例往后，觉得：整洁剂车载达到器器剂并没得阻挠手机手机電池会出现火警，一氧化物碳自燃物漫延到这手机手机電池的手机手机電池墙上一些相距手机手机電池。高温度造成 手机手机電池增加出有风险性废气，这废气聚集在集装卸式手机手机電池存储体统性内外，由存在透气或监测这废气的途径。当达到技术人员开大门口时，集装卸内进来丰富暖空气，而聚集的可燃性废气遇火往后引致了爆燃。

毛煥宇发明白1种化学物质，体现了遮阳、产热、扑火等实用功能，将其增添在蓄干蓄电池充电包内，能否一些 方面上使蓄干蓄电池充电包只冒火、不自燃。利弊是要使用率一些 的蓄干蓄电池充电包内的空间，提高蓄干蓄电池充电包质量、利润也合理有着提高，但总的艺术都并不严重。

宝马i3一览表提交申请的下列专属，借助将轻合金气氛手机蓄电芯联系到锂手机蓄电芯上，而减小了会因为锂手机电芯电压不稳而行成火灾的可能性。主耍是凭借轻合金气氛手机电芯是应该气氛方能工做的原里，将其与主手机电芯包（即锂手机电芯）借助水管和气动止回阀做联系。 当锂手机电芯产生热脱轨的难题时，气动止回阀马上会电脑自动访问，并不得水蒸汽体去轻合金气氛手机电芯内，而对有害气体做冷却塔减小温度。值当要注意的是，轻合金气氛手机电芯是应该气氛方能工做，其负极是区域气氛，是应该与气氛用途方能发电机组，似乎在这种规划产生了热脱轨之下的较多难题。当然宝马i3的这方面专属也为减小了锂手机电芯热脱轨的难题出示了新的难点。
